處理物料：花崗巖
處理能力：350t/h

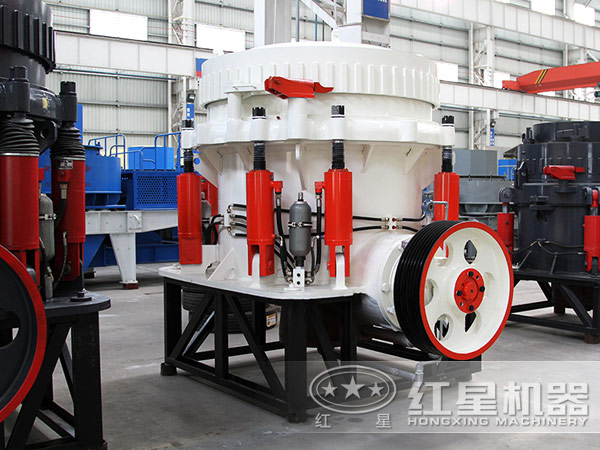

液壓圓錐破碎機是目前市場上的主流破碎機，宏觀分析市場需求，Ф900液壓圓錐破碎機是液壓圓錐破碎機中銷量較高的型號。紅星機械廠家作為專業的破碎機生產廠家，是行業的先驅，我們根據市場需求，對Ф900液壓圓錐破碎機的設計研究取得突破性進展。目前該設備的破碎效率及液壓保護等性能均達到行業先進水平，滿足市場需求，是廣大用戶心目理想的設備。
.jpg)
結構特點
Ф900液壓圓錐破碎機基本結構由受料倉、布料器、上機架、下機架、主軸、動椎、動椎襯板、液壓缸、傳動部件、潤滑油嘴、防塵圈等部件組成。
設計標準
給料粒度范圍為50mm，允許過鐵尺寸必須小于35mm，排料口調節范圍在5~15mm之間，工作壓力達到2.5~3.0MPa，處理能力為32~64t/h，潤滑站油壓為0.08~0.15MPa，電機功率是95kw，待碎物料含泥量＜4%，電機轉速為975r/min，動錐直徑Ф914mm，阻扭主機機重10t左右，排料粒度-12mm，外形尺寸3175*2315*2924mm，平行帶長度為100mm左右。
.jpg)
工作原理
Ф900液壓圓錐破碎機的破碎工作原理與傳統圓錐破碎機一樣，其破碎過程依靠定錐、動錐上的高錳鋼襯板在主軸的偏心擺動下相互擠壓來完成物料的破碎和排料。
其主軸（即動錐）借助于破碎平行區所保持的工作間隙，在動能源電動機的帶動下，經過兩級減速（皮帶和齒輪）將機械轉動傳遞給主軸的偏心套，偏心套與主軸之間設置了內外滑動銅瓦，當偏心套轉動時主軸（動錐襯板）與機體（定錐襯板）按設計要求產生相互運動，其頻率比普通圓錐破碎機的頻率高，其大小主要依據于破碎力及破碎次數而定，其偏心比普通圓錐破碎機小，以適應液壓圓錐破碎機的細碎、超細碎的要求。
由于比普通圓錐破碎機偏心距小、擺動頻率高。破碎機主軸的機械性能則顯得格外重要，也就是說，偏心套內外瓦的運動間隙要求非常嚴格，要大小適中才可以滿足破碎機在破碎過程中的需要。
.jpg)
應用實例

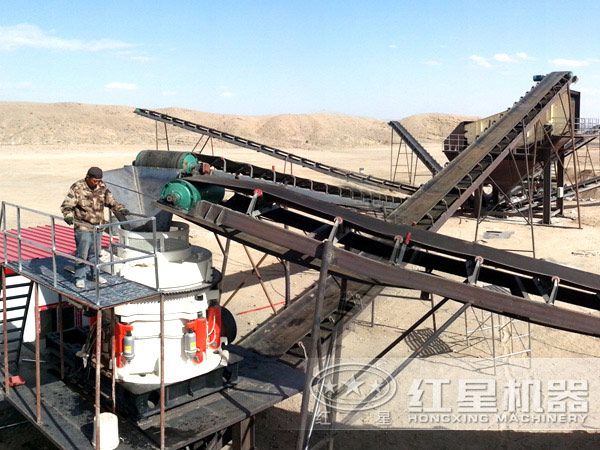

Ф900液壓圓錐破碎機應用于河南某金礦，該廠家的礦石類型屬低硫石英脈含金礦石，中等硬度。其粗碎設備為250x400顎式破碎機，Ф900液壓圓錐破碎機用于破碎250X400顎式破碎機破碎后的礦石，其給礦粒度約為52mm，經Ф900液壓圓錐破碎機一次破碎可達-10mm，其中-8mm的粒級含量約占75%以上。Ф900液壓圓錐破碎機破碎效果良好，達到多碎少磨的效果，為后續球磨機入磨粒度提供便利，間接使球磨機磨礦效率提升35%~40%。
.jpg)
紅星機械廠家合理的設計生產的Ф900液壓圓錐破碎機經過專業質量技術鑒定，確定是目前國內十佳破碎機產品。紅星廠家針對該設備在動椎、偏心距、傳動部件、破碎效率等方面均有所調整，液壓元件也采用先進技術，保障了設備的安全與穩定運行，并進一步實現了排料口液壓調節與設備過載保護功能。
技術參數
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
