2001 年，Edwards公司收購HickHargreaves 液環式真空泵業務，自此也開啟了液環泵業務在Edwards“不平凡”的后半生。液環泵是我們工業真空事業部旗下的濕式真空泵。眾所周知，Edwards在設計、和制造處于地位。 Edwards豐富的應用經驗，為用戶提供佳整體解決方案。Edwards生產的液環泵是各地潮濕應用的必備產品。
01工作原理

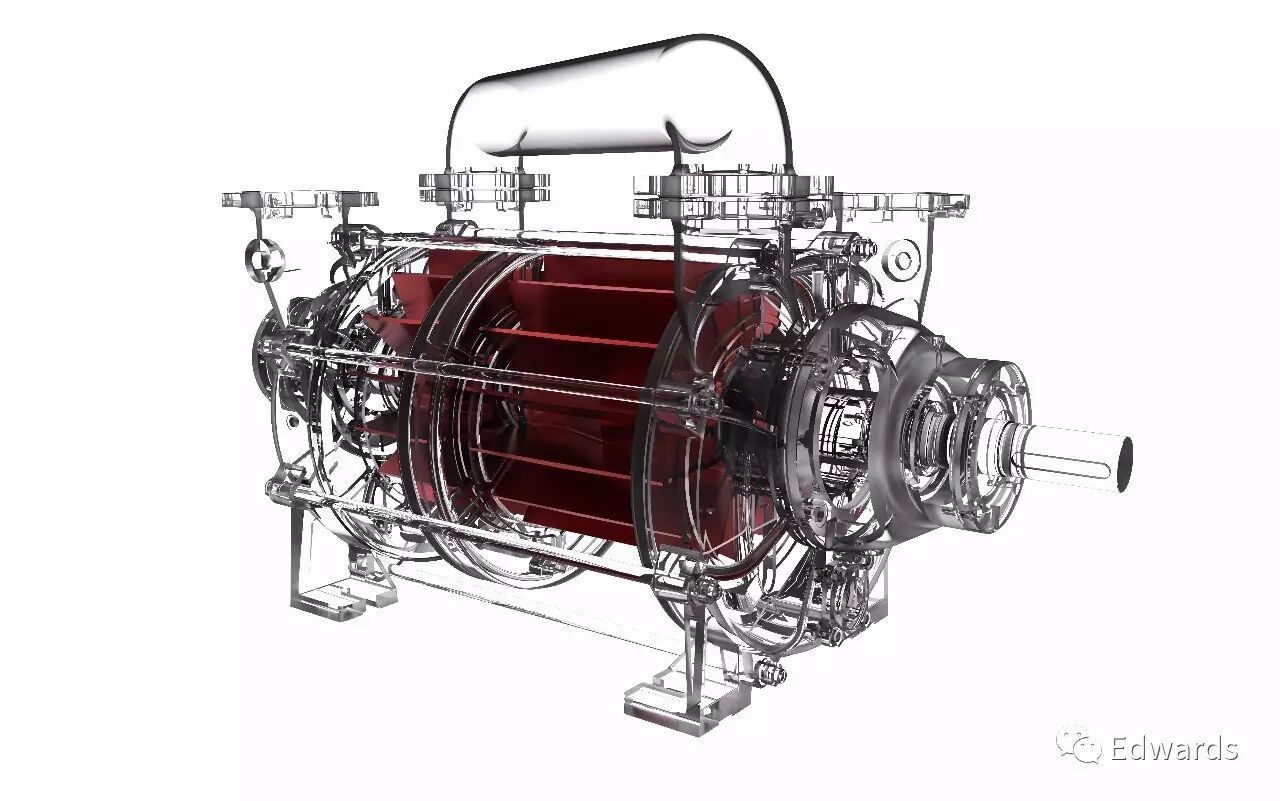

液環真空泵是靠偏置葉輪在泵腔內回轉運動使工作室容積周期性變化以實現抽氣的真空泵。它的工作是由旋轉液環和葉輪構成，其結構和工作原理與液環壓縮機相似。工作時吸氣口與被抽真空容器相連接。葉輪按圖中指示的方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的上部分內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。如果以葉輪的上部0為起點，那么葉輪在旋轉前180時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣結束時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。
02液環泵分類

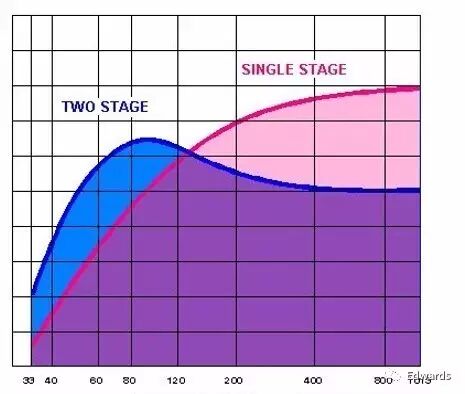

通常液環式真空泵可分為單級和雙級兩種型式。通常，單級液環泵適用于入口壓力大于150mbarA的工作區間。Edwards提供LR1A&LR1B系列單級液環式真空泵產品。雙級液環泵適用于入口壓力小于150mbarA的工作區間。 Edwards提供SHR & EHR系列雙級液環式真空泵產品。相比單級液環泵來說，雙級液環泵所能達到的排氣壓力更高。
03影響液環泵性能的外界因素
-
工作液問題升高會造成液環泵性能降低
-
進泵可凝氣體的濃度增大會液環泵的工作效率
-
工作液的選擇對液環泵性能影響很大，體現在工作液飽和蒸汽壓對液環泵性能的影響
-
工作液的粘度和密度影響到真空泵的電能消耗
-
真空泵壓力的提高增加液環泵的電力消耗
04液環泵三種工作液處理模式
Edwards液環真空泵可提供多種標準配置泵組。該泵組適合工作液一次通過、部分或全循環式操作。
這是基本的構造，由電機、傳動裝置和底座組成，可用于工作液供應充足的環境，工作液可以直接排放。液/氣混合物通過排出管線直接排放。

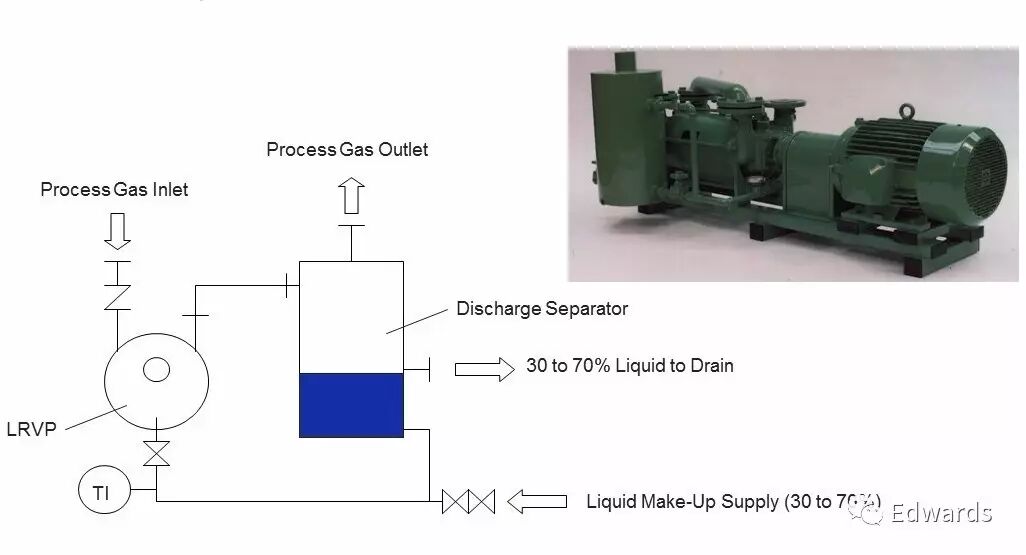

在此配置中，液/氣混合物在氣液分離器中分離。回收的工作液隨后與新的工作液混合后以恒溫溫度進入到真空泵。與補充液體積相當的過量液體排至排水溝。新補充工作液起碼要在所需抽氣壓力下操作時液環泵不出現氣蝕。

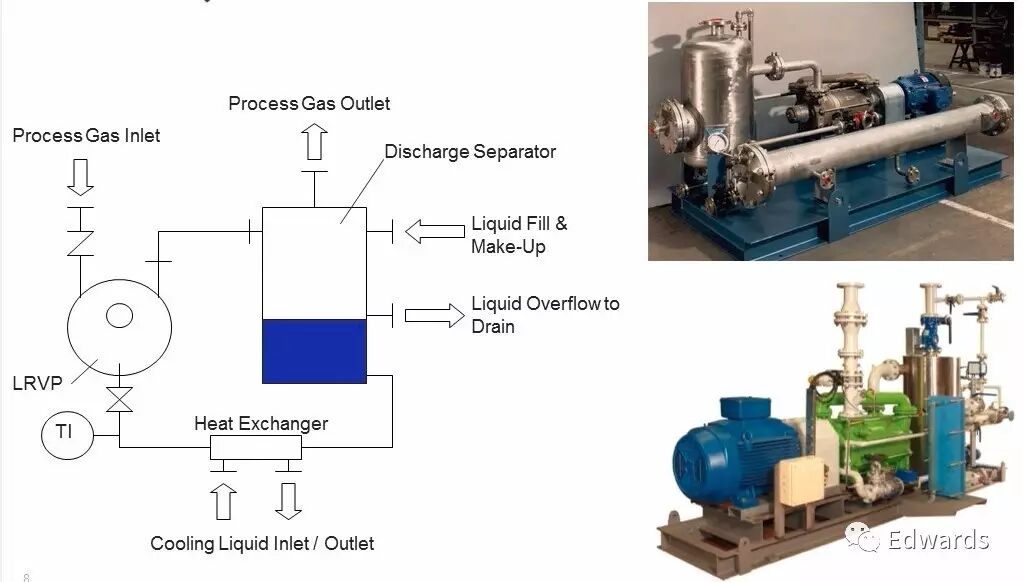

全循環式用于工作液供應不足或可能出現污染問題，更適**用閉環系統的場合。為了實現工作液的全循環，回收液在重新使用以前必須加以冷卻。這可以通過泵和氣液分離器之間所使用的板式換熱器實現。
05液環泵市場應用
液環式真空泵產品有著極的工業應用，從石油石化、電力、海上平臺、造紙到石化下游化工行業產品，其應用表現都堅固和高度，這種被應用充分驗證。市場行業以及相關應用如下：
石化石油化工市場：
行業：基礎化學，塑料/聚合，制藥，海上平臺，煉油，氯堿
應用：反應、精餾、結晶、蒸發、過濾、干燥、中央真空、海水脫氧
工業市場：
行業：電廠，制糖，油脂，包裝，電子，造紙，氯堿
應用：結晶、蒸發、過濾、擠塑、中央真空、冷凝器抽空等
液環式真空泵業務在Edwards的后半生注定“不平凡”，未來發展前景廣闊。下面就跟隨我們一起進入位于青島的工廠車間，看看我們此期的主角--液環泵是如何測試和運作的。
