圓錐破碎機破碎過程中，動椎擺動行程是否達標很重要，這關系到破碎機破碎效果、能源消耗、成品是否合格等系列問題。為了保證圓錐破碎機運行過程中動錐擺動的要求，我們需要知道精確的偏心度和偏心距。下文詳細介紹圓錐破碎機的偏心距和動錐擺動行程。

偏心距也叫偏心半徑，其大小從球面中心O點到各不同水平面都不同，一般偏心距是指排礦口平面內的動錐軸線的擺動距離，動錐轉一周，整個擺動距離為2e。動顎擺動行程與物料性質、排料粒度、破碎機型和腔型有關，不同腔型的破碎機，其動顎擺動行程也不同。

在設計時，擺動行程和偏心度均隨機型的不同而不同，如彈簧機和單缸機的擺動行程和偏心度就不一樣。多缸機由于采用層壓破碎原理，它要求破碎腔物料由足夠的密實度，就要有較大擺程，又要有較高擺頻，因此多缸機擺動行程和偏心度也跟彈簧機、單缸機不一樣?，F(xiàn)有的多缸機偏心度為2度23分，而它的擺程可按下面的壓縮行程比（S+b）/b來確定，其中S是動錐擺動行程，b是閉邊較小排料口。

偏心度r0的大小是由偏心距和球面中心點到偏心距平面的距離所決定。

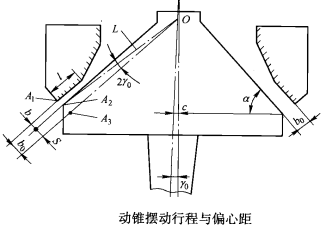

動錐擺動行程與偏心距的關系如下圖：

如圖所示，閉邊排礦口b=A1A2，動錐擺動行程S=A2A3，開邊排礦口b0=b+S=A1A3。A1A3相當于以O(shè)為圓心，以O(shè)A2為半徑的圓弧。根據OA2與OA3之間的夾角為2r0（r0是進動角），則動錐的擺動行程近似為：S≈πL.2r0/180。

將已知數據代入上式中，就可以求得破碎機的動擺擺動行程。此外，還可以按照經驗式求偏心距：e=0.5D.tanr0.tanα，D是動錐底部直徑。
