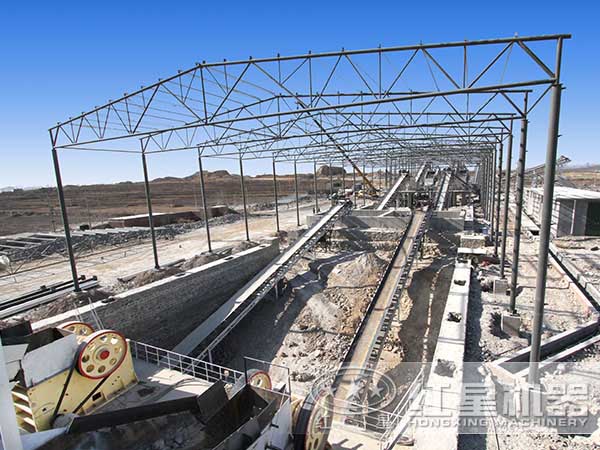

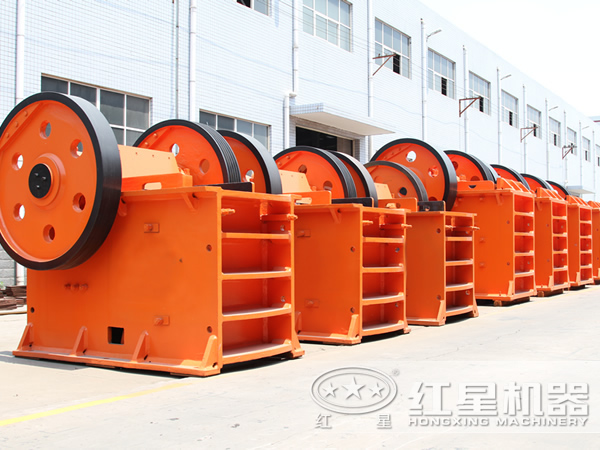

復擺鄂式破碎機的結構與其他破碎機的結構相比，且在建模時需要對其結構進行簡化，因此它的建模過程比較簡單，直接在ADAMS中建模即可，且只需把必要的和運動有關聯的構件構造出就可。

建立仿真模型時，需要對各構件進行簡化。對于偏心軸，它是實現動鄂復雜擺動的一個重要構件，對動鄂的運動特性有很重要的影響，它有兩個不重合的軸線?？蓪⑵妮S的旋轉簡化成一個連桿繞其中一個軸轉動，連桿的長度等于兩個軸線之間的距離，一段與動鄂通過鉸鏈相連，另一端可看做與機架通過鉸鏈相聯，簡化后并不影響運動學研究嘛與分析。

對動鄂的簡化，可將其簡化為一個連桿，一端與曲軸通過鉸鏈連接，另一端與推力板也通過鉸鏈連接，長度為軸中心線與動鄂和推力板接觸中心連線的長度。

對于推力板的簡化，也可簡化為一個連桿，四桿機構中的搖桿，其一端與動鄂鉸接，另一端可看做與機架鉸接，同樣對于機架的簡化，也可將其簡化成為一個連桿。

簡化后開始建模，建模時刻采用參數化建模，在四種參數化建模的方法中選其一；參數表達式、參數化坐標、關聯移動和使用設計變量。

在ADAMS軟件中的操作過程為：首先創建點，單擊主工具欄里的創建點按鈕，選擇與大地相聯，點擊Point Table，彈出一個框，在框里創建八個點，分別輸入其坐標值。幾何點創建完成后，利用這些點創建各構件。為了獲得正確的虛擬樣機分析模型，構件創建完成后，然后施加約束和驅動，才能進行運動學問題的求解。模型建好后，就可進行仿真分析了。
