發布時間：2019-10-23 16:41:06
直線振動篩工作原理

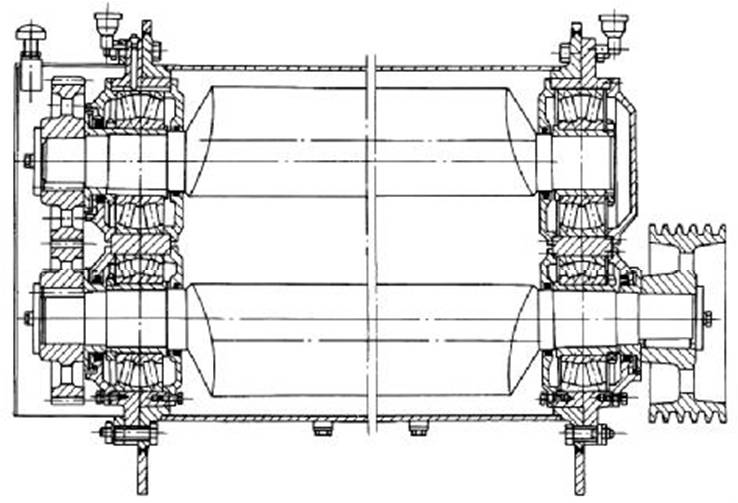

直線振動篩也是采用慣性激振器來產生振動的，直線振動篩振源有電動機帶動激振器，激振器有兩個軸，每個軸上有一個偏心重（下圖所示），而且以相反方向旋轉，故又稱雙軸直線振動篩，由兩齒輪嚙合以保證同步。
當兩個帶偏心重的圓盤轉動時，兩個偏心重產生的離心力F，在x軸的分量互相抵消，在y軸的分量相加，其結果在y軸方向產生一個往復的激振力，使篩箱在y軸方向上產生往復的直線軌跡振動。
振動篩結構圖
當直線振動篩振源采用振動電機時，必須布置二臺，其軸線與直線振動篩縱向軸線方向一致（不平行，具有一夾角）。二臺振動電機對稱布置在篩箱的上方、下部和兩側均可以。其直線振動篩工作原理。
直線振動篩的篩面傾角通常在8°以下，篩面的振動角度一般為45°，篩面在激振器的作用下作直線往復運動。顆粒在篩面的振動下產生拋射與回落，從而使物料在篩面的振動過程中不斷向前運動。物料的拋射與下落都對篩面有沖擊，致使小于篩孔的顆粒被篩選分離。
篩子的篩分效率及生產能力（處理量）同篩面的傾角、篩面的振動角度、物料的拋射系數有關。為了保證篩分效率高、篩子的生產量大，必須選擇合適的Ky（拋射系數）值，同圓振篩選定Ky值的方法相同。圖2-3為直線振動篩工作原理圖，篩面上的顆粒產生拋射條件是由aygcosβ令這時的角φ為開始拋射角φl(shuí)，則
ZSG直線振動篩工作原理

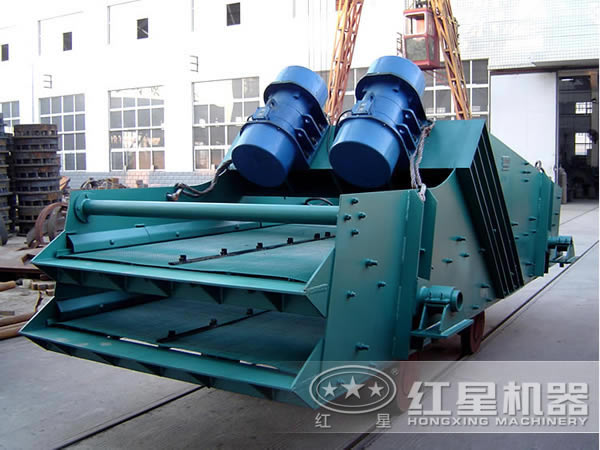

ZSG直線篩為雙振動電機驅動，利用兩臺振動電機做同步、反向旋轉，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分，較大給料粒度不大于10mm。
(2).jpg "直線振動篩")
ZSG直線振動篩的應用用特點
ZSG直線篩具有篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、無粉塵溢散、篩網壽命長等特點。
直線振動篩廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。
ZSG直線振動篩技術參數
| 型號 | 篩面 規格 |
篩面 層數 |
篩孔 尺寸 |
進料 粒度 |
處理量 | 電機 功率 |
總重量 | 振動頻率 | 雙振幅 | 篩面 傾角 |
外形尺寸 |
| （長×寬）(mm) | 層 | (mm) | (mm) | (t/h) | (kw) | (kg) | (hz) | (mm) | (°) | 長×寬×高 | |
| ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2250 | 16 | 6-8 | 15 | 3800×2050×1920 |
| 2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 3345 | 16 | 6-8 | 15 | 3800×2050×2200 |
| ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
| 2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
| 3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5870 | 16 | 6-8 | 15 | 4500×3040×2820 |
| 2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5836 | 16 | 8-10 | 15 | 4800×3140×2814 |
| 3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 6900 | 16 | 8-10 | 15 | 4799×3140×3014 |
| 2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6489 | 16 | 8-10 | 15 | 4799×3440×2814 |
| 3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 7750 | 16 | 8-10 | 15 | 4799×3440×3014 |
| 4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 8300 | 16 | 8-10 | 15 | 4799×3440×3503 |
| 2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 9950 | 16 | 8-10 | 15 | 6000×3440×3326 |
直線振動篩的正常使用與日常維護
新買的直線振動篩應配設電氣保護裝置，在運行初期,應每天加固地腳螺栓一次，以防松動。啟動時應注意電流的穩定性，振動有無異狀及雜音，每次使用過直線振動篩應清理干凈篩網，電機應保證潤滑性能好，半月左右補充適量的鋰基潤滑脂(ZL-3)一次,定期檢查更換軸承，若停機較長時間后再次使用時應先用500伏兆歐表測量其絕緣電阻，結果應大于0.5兆歐。
