顎式破碎機的發展過程中，從其結構上分析還派生出幾種破碎機，如：?jiǎn)?、雙腔回轉式破碎機。這種單、雙腔回轉式破碎機可以認為是顎式破碎機的變型產品，它由固定凹面（單、雙）破碎襯板和偏心回轉輥組成，以固定凹面（單、雙）破碎襯板取代顎式破碎機的定顎，以偏心回轉輥取代顎式破碎機的動顎，以其近似的結構完成顎式破碎機碎機的工作。

根據上述分析，我們選定新型顎式破碎機為主要研究對象，進行研究開發，重點放在結構上，力爭將老式顎式破碎機新型化。并在此基礎上將其技術性能有所改進和提高，以工業生產上能夠應用推廣為目的，在腔型優化設計上搞出新的自己的研究特色，開發研制復擺負支撐雙腔雙動顎顎式破碎機。

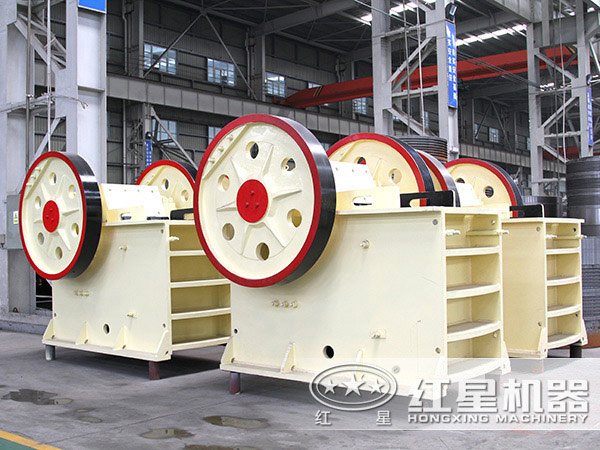

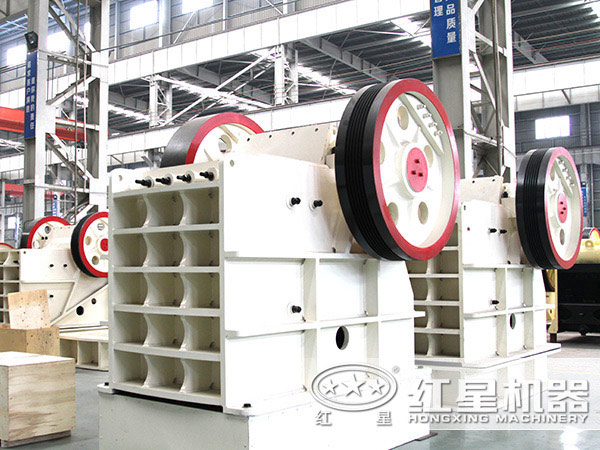

上圖是我公司研發的新型顎式破碎機

復擺負支撐雙腔雙動顎顎式破碎機的研究開發始于1992年，從試驗室開始，在參考國外有關技術資料、機型以及對國內部分礦山、水泥、玻璃等行業的充分調查研究的基礎上經過本課題前期試驗室小型實驗的研究，在幾次設計方案審核的條件下，我們對其機械結構進行了全面的研究，掌握了有關雙腔雙動顎顎式破碎機的全面有關數據和設計方法，并將其用于小型樣機的設計。

經過對樣機（規格為PSSl50×400雙腔雙動顎顎式破碎機）的主要技術參數進行了比較分析證實。其中包括：?jiǎn)?、雙耳(左，右)動顎的鑲嵌式結構、排料口調節方法、動顎復位設置方法、動顎的擺動頻率、偏心距、傳動功率、破碎力等切實可行，設計原則上的指導思想為“高擺動頻率、小偏心距、細碎曲線型”的深腔型。機械性能要求做到安全可靠、排料口的調節方便靈活，破碎比大，產品粒度細而均勻，襯板使用壽命長，耗能低。
