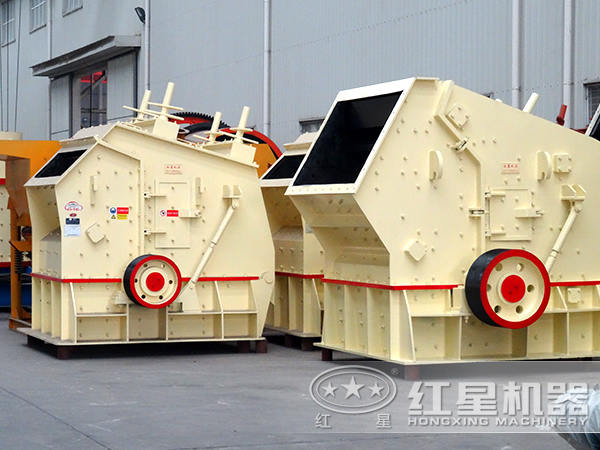

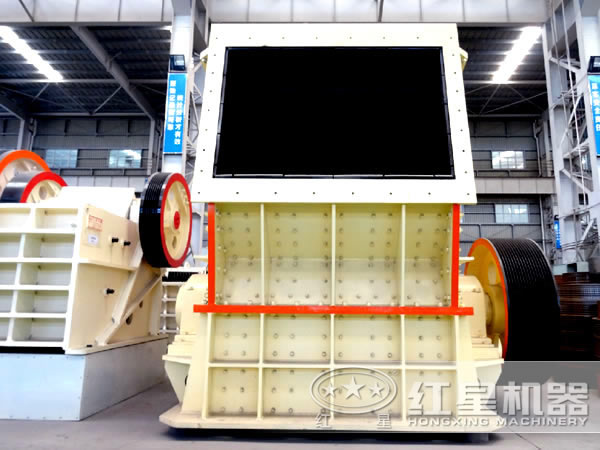

反擊式破碎機主要由機架，傳動機，轉子板錘和反擊板組成。其中，機架是有上機架和下機架兩部分構成，中間用螺栓連接，轉子的軸心線上面的為上機架，其上裝有供檢修、安裝用的側門和后門。轉子的軸心線下面為下機架，用螺栓將其固定在地基上，主要承受整個機器的質量。機架內部所有接觸礦石的部位均裝有可更換的耐磨襯板。

反擊式破碎機主要采用沖擊原理實現物料的選擇性破碎，故而其生產出的產品粒形好，合格率高，常被用作對骨料要求較高的路基路面的末級破碎，也可用于建材，化工，礦山等行業的破碎生產過程。

反擊式破碎機工作原理圖

反擊式破碎機主要是借助高旋轉的錘頭沖擊料塊，對其薄弱層進行選擇性的破碎，被沖擊的物料獲得巨大的動能，經過反擊板和物料之間的相互碰撞摩擦而達到進一步破碎的目的，直到篩選出合格的產品。

在破碎腔中的自由破碎：進入破碎腔中的礦石，立即受到高速旋轉著的轉子上的板錘的沖擊，形成物料與反襯板，物料與物料之間的碰撞破碎形式；被破碎的物料集中在箱形架體里，由于高速旋轉的轉子上打擊錘的作用，使物料獲得很高的運動速度，然后撞擊到架體上，架體以同樣大小，方向相反的力作用到物料上，使物料得到進一步破碎，被稱為“反彈破碎”。

反擊式破碎機中還存在另一種破碎方式“剪切破碎”，即由于上面兩種破碎作用不能將物料破碎至合乎排礦口的尺寸，而在排礦口處受高速旋轉的錘頭剪切而破碎的一種破碎方法。

隨著科學技術的不斷發展，反擊式破碎機的制作工藝和材料不斷更新和變化，越來越多的滿足現代工業，建筑業等領域的需求。
