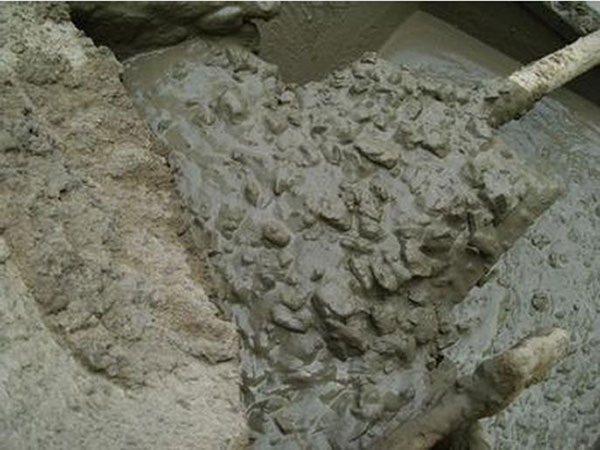

混凝土是一種復合型材料，主料部分就是砂、石子，再加水泥作膠凝材料、水、外加劑、摻合料等按照一定比例配合而成，其種類多、價格低廉、生產工藝簡單、抗壓強度高、耐久性好等突出優(yōu)勢，除了被廣泛應用在基建、土木（建樓、筑路、修橋等）等傳統(tǒng)領域，也用在造船業(yè)、機械工業(yè)、海洋開發(fā)、地熱工程等新新領域中。

混凝土雖然分類多、品種多，也可應用在不同領域中，但是有嚴格的使用標準，這和混凝土的成分、級配密切相關，由于目前對混凝土的需求劇增，本文就重點講解下混凝土基本制成知識，側重于混凝土中砂石粗細骨料層面的解析。

1、預拌混凝土需要什么類型的砂子？

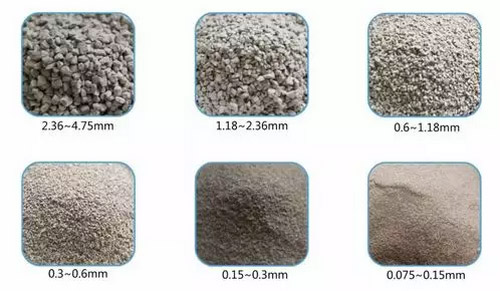

預拌混凝土需用中砂，除了按照規(guī)范要求砂的級配、含泥量和泥塊含量等之外，還要特別注意通過0.315mm篩孔的砂不少于15%，主要是影響混凝土的可泵性，此值過低易堵泵，并使混凝土保水性差，易泌水。

2、砂子細會對混凝土產生什么樣的影響？

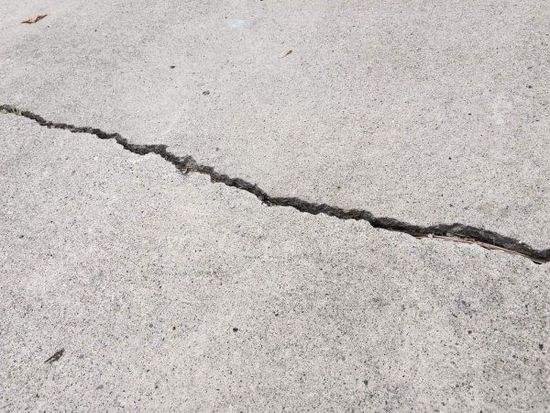

砂子太細，混凝土對水量的需求上升，而且用細砂配制的混凝土其可泵性、保塑性均極差，混凝土強度會下降，易開裂。

3、當只有細砂時，該如何制混凝土？

如砂源不足或者供應有問題時，可用細砂加部分機制砂來配制泵送混凝土。具體如：可用以6：4左右的比例將細度模數小于2.0的細砂摻細度模數為3.0~3.2的機制砂，并觀察其流動性、可泵性，實際中也可通過試驗確定合適、始終配比。

4、砂石中不能含有泥塊，否則會對混凝土產生哪些不利影響？

砂石中泥塊除與含泥帶來同樣的影響外，還會嚴重影響混凝土強度。比如，泥塊會削弱混凝土斷面，澆筑地面時泥塊上浮，干縮后會在表面形成凹坑等缺陷。

5、粗骨料粒徑為什么要控制在5~25mm？

粗骨料粒徑受混凝土泵送管道管徑和泵送高度的制約，一般可泵送的較大粒徑隨泵送高度增加而降低。如，泵送高度＜50m時，粗骨料較大粒徑與輸送管徑比≤1：3。而泵送高度為100m時，其比便降至1：5，否則易堵管。

6、為什么同樣配比混凝土，卵石混凝土比碎石混凝土強度低3~4MPa？

粗骨料的表面粗糙，有利于水泥漿與骨料的界面強度。根據多年試驗，卵石配制的混凝土一方面由于其含風化石較多，本身壓碎指標低于碎石且表面光滑，界面強度低，因此由其配制的混凝土強度會比同配比碎石混凝土低3~4MPa。

還有更多混凝土基本的制成注意事項、制作影響等因素，會在后續(xù)的文章中進行介紹。
