錘式粉碎機簡介

錘式粉碎機又叫環錘式破碎機或重錘式破碎機，有時也叫錘破機。該機是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備之一，具有破碎比大，生產能力高，產品粒度均勻等特點。

我公司已有四十多年設計制造的歷史，產品結構先進，性能可靠，工作平穩，能耗低。我公司生產的粉碎機已形成系列，深受?chē)?guó)內外用戶歡迎。

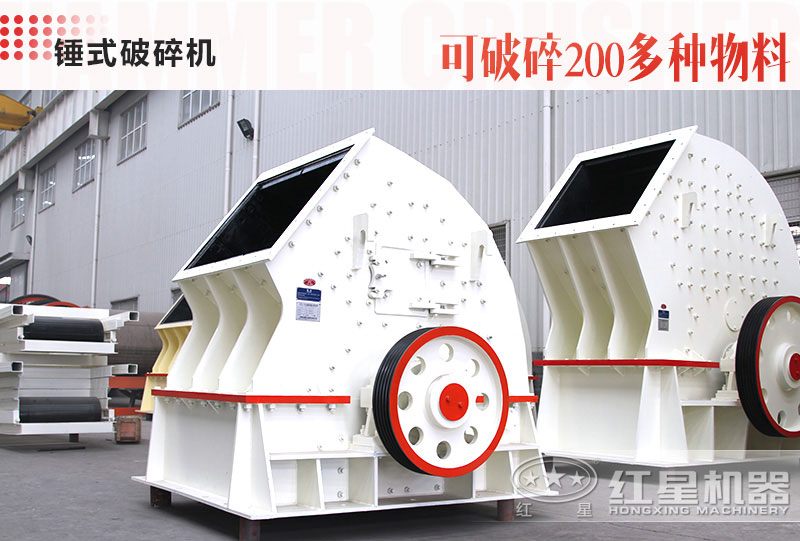

錘式破碎機-紅星機器廠家

工作原理

錘破工作時：主要是靠沖擊作用來破碎物料的。破碎過程大致是這樣的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速?zèng)_向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出。從而獲得所需粒度的產品。

錘破工作原理動圖展示

重錘式破碎機分可逆式和不可逆式兩種，可逆式的轉子可逆，一般用于細碎；不可逆式的轉子不可逆，一般用于中碎。

結構特點

單轉子重錘破主要由箱體、轉盤、軸、錘頭、篦條、調整架和聯軸器等組成。

該機的殼體是用鋼板焊接的箱形結構，沿軸線中心分成上、下兩部分，其間由 螺栓連接，機殼上方有給料口。為避免箱體內壁在物料的沖擊下磨損和變形，機殼內部 均鑲有保護襯板。

轉盤有三角形和圓形兩種，三角形轉盤的三個棱角極易磨損，若發現 不及時，容易掉錘子，其使用壽命不如圓形轉盤。在轉盤上穿有幾根心軸，錘頭通過心軸 分別交錯裝在轉盤上，各錘頭間有隔離套隔離。當轉子高速旋轉時，錘頭在離心力作用下?lián)羲槲锪稀?/p>

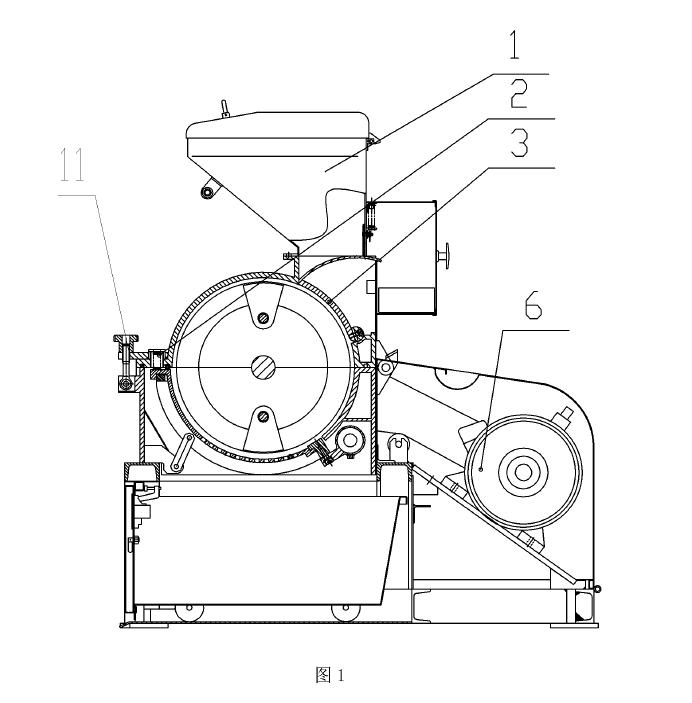

環錘式破碎機結構圖

轉動軸靠?jī)啥溯S承支承，軸承座分別安裝在箱體的兩側，并用螺栓與之固定。篦條以轉子軸為中心分別排列在篦條架上，篦條架由螺栓固定在箱體上。箱體下部裝有帶兩個偏心輪的通軸。轉動機器兩側的手柄，使偏心輪轉一個角度，便可將篦條架 托起或降下，從而可調節錘頭與篦條間的間隙，也就可得到所需要的產品粒度。調整時可不必停車。

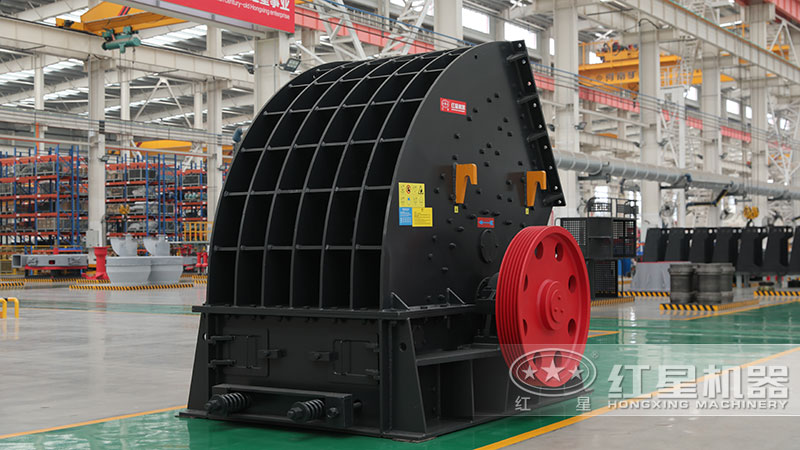

錘式破碎機實拍如圖

錘式粉碎機技術參數
